9.1. Понятие о видах изделий и конструкторских документах

Изделием называют любой предмет или набор предметов производства, подлежащих изготовлению на предприятии.ГОСТ 2.101-88* устанавливает следующие виды изделия:

  • Детали;
  • Сборочные единицы;
  • Комплексы;
  • Комплекты.

При изучении курса «Инженерной графики» к рассмотрению предлагаются два вида изделий: детали и сборочные единицы.Деталь – изделие, изготавливаемое из однородного по наименованию и марке материала, без применения сборочных операций.Например: втулка, литой корпус, резиновая манжета (неармированная), отрезок кабеля или провода заданной длинны. К деталям относятся так же изделия, подвергнутые покрытиям (защитным или декоративным), или изготовленные с применением местной сварки, пайки, склейки сшивки. К примеру: корпус, покрытый эмалью; стальной винт, подвергнутый хромированию; коробка, склеенная из одного листа картона, и т.п.Сборочная единица – изделие, состоящее из двух и более составных частей, соединённых между собой на предприятии-изготовителе сборочными операциями (свинчиванием, сваркой, пайкой, клёпкой, развальцовкой, склеиванием и т.д.).Например: станок, редуктор, сварной корпус и т.д.Комплексы — два и более специфицируемых изделия не соединенных на предприятии-изготовителе сборочными операциями, но предназначенных для выполнения взаимосвязанных эксплуатационных функций, например, автоматическая телефонная станция, зенитный комплекс и т.п.Комплекты — два и более специфицированных изделия, не соединенных на предприятии-изготовителе сборочными операциями и представляющих набор изделий, имеющих общее эксплуатационное назначение вспомогательного характера, например, комплект запасных частей, комплект инструментов и принадлежностей, комплект измерительной аппаратуры и т.п.Производство любого изделия начинается с разработки конструкторской документации. На основании технического задания проектная организация разрабатывает эскизный проект, содержащий необходимые чертежи будущего изделия, расчётно-пояснительную записку, проводит анализ новизны изделия с учётом технических возможностей предприятия и экономической целесообразности его осуществления.Эскизный проект служит основанием для разработки рабочей конструкторской документации. Полный комплект конструкторской документации определяет состав изделия, его устройство, взаимодействие составных частей, конструкцию и материал всех входящих в него деталей и другие данные, необходимые для сборки, изготовления и контроля изделия в целом.Сборочный чертёж – документ, содержащий изображение сборочной единицы и данные, необходимые для её сборки и контроля.Чертёж общего вида – документ, определяющий конструкцию изделия, взаимодействие его составных частей и принцип работы изделия.Спецификация – документ, определяющий состав сборочной единицы.Чертёж общего вида имеет номер сборочной единицы и код СБ.Например: код сборочной единицы (Рисунок 9.1) ТМ.0004ХХ.100 СБ тот же номер, но без кода, имеет спецификация (Рисунок 9.2) этой сборочной единицы. Каждое изделие, входящее в сборочную единицу, имеет свой номер позиции, указанный на чертеже общего вида. По номеру позиции на чертеже можно найти в спецификации наименование, обозначение данной детали, а также количество. Кроме того, в примечании может быть указан материал, из которого деталь изготовлена.

Черчение

Введение

В начале разницы между чертежем и рисунком не было. Изображения выполнялись от руки, на глаз (рис. 1). Этот чертеж нуждался в словесных пояснениях, поэтому на нем сделаны различные надписи

Рис. 1. Изображение мельницы на реке Семь (XVII в.)

Постепенно чертежи становились более совершенными. На рисунке 2 показан чертеж моста (как мы видели бы его сверху) и сторожевой башни (как мы видели бы ее спереди), относящийся к XVII в.

Рис. 2. Чертеж моста и сторожевой башни (XVII в.)

Чертежами пользовались многие выдающиеся русские изобретатели и инженеры. В 1586 г. знаменитый пушечный мастер Андрей Чохов отлил колоссальную царь-пушку, а его ученики уже с начала 30-х гг. XVII в. руководствовались чертежами при изготовлении орудий.

Значительного расцвета достигла русская графика во времена Петра I. До нас дошли многие кораблестроительные чертежи того времени, некоторые из них выполнены Петром I.

Известны чертежи первой в мире универсальной паровой машины выдающегося русского изобретателя XVIII в. И. И. Ползунова.

Талантливый русский механик, конструктор и изобретатель XVII в. И. П. Кулибин только для выполнения одного из своих шедевров — часов в форме куриного яйца — изготовил несколько десятков чертежей. Другим примером его деятельности служат чертежи моделей моста через реку Неву.

Интересны чертежи установки для непрерывной перегонки нефти, выполненные в XIX в. гениальным русским ученым Д. И. Менделеевым, чертеж паровоза (рис. 3) отца и сына Черепановых (XIX в.). Они иллюстрируют не только высокий уровень развития инженерной графики в России того времени, но и не менее высокий уровень технической мысли.

Рис. 3. Чертеж паровоза Черепановых (XIX в.)

На чертежах XVIII — первой, половины XIX в. появляется масштаб. С этого времени и до 30-х гг. XX в. большинство чертежей раскрашивалось. Чертежи стали нести больше информации, но на их выполнение уходило много времени. Поэтому их стали постепенно упрощать, используя различные условности, надписи и др.

Графические изображения. На рисунке 4 дан чертеж простейшей детали. Как видим, он содержит изображения, размерные числа, текст. По изображениям можно судить о геометрической форме данной детали, а по надписям — о названии, масштабе, в котором выполнены изображения, материале, из которого изготовляется деталь, и др. Размерные числа дают возможность судить о величине детали в целом и ее частей. Здесь же содержатся данные об обработке детали при ее изготовлении, некоторые другие условные знаки и надписи. Такой чертеж дает полное представление о детали.

Рис. 4. Чертеж детали

На учебных чертежах допускается приводить не все данные, которые должны содержать производственные чертежи. В отдельных случаях чертежом мы будем называть только изображение детали.

Для сборки изделия из готовых деталей применяют сборочные чертежи. На сборочном чертеже детали изображают в соединении. Каждую деталь, входящую в изделие, на таком чертеже нумеруют. В отдельной таблице (спецификации) указывают наименования всех деталей. На рисунке 5 приведен сборочный чертеж крюка, изготовляемого в школьных мастерских.

Рис. 5. Сборочный чертеж

Чертежи, выполненные от руки и на глаз с соблюдением пропорций, называют эскизами (рис. 6). Применяются и такие изображения, которые упрощенно и условно передают принцип работы изделия. Они называются схемами. Схемы бывают кинематические, радиотехнические, электрические и др. На рисунке 7 дана кинематическая схема коробки скоростей токарного станка. Прямоугольниками на ней изображены зубчатые колеса. На рисунке 8 вы видите развертку детали, изготовляемой из листового материала.

Рис. 6. Эскиз детали

Рис. 7. Кинематическая схема

Рис. 8. Развертка и рисунок детали

В черчении, на других школьных уроках используются наглядные изображения предметов — аксонометрические чертежи (рис. 9), технические рисунки (рис. 10).

Рис. 9. Аксонометрический чертеж детали

Рис. 10. Технический рисунок

Рассмотренные выше изображения называют графическими. Такие изображения состоят из линий, штрихов, точек и выполняются карандашом, тушью, чернилами.

Почему читать чертежи сложно?

Чертеж — конструкторский документ, который используется в процессе создания изделия и его эксплуатации. Его может прочитать каждый, кто знаком с правилами графического отображения и системой условных обозначений (они вырабатывались столетиями и едины для всех без исключения).

Но иногда с прочтением возникают сложности. И вот несколько причин, почему:

  • недостаточно хорошо изучена система условных обозначений;
  • нет навыков работы с конструкторской документацией;
  • пропущен этап знакомства с содержанием основной надписи;
  • оформление не по ГОСТу.

Умение читать чертежи в основном зависит от того, были ли они оформлены согласно общепринятому стандарту или нет.

Лабораторные работы по SolidWorks

SolidWorks применяется для разработки изделий любой степени сложности и назначения, включая механизмы, сложные сборки, оснастку, металлоконструкции, промышленные объекты, изделия из листового материала и пр. Расчетный модуль SolidWorks Simulation позволяет выполнить прочностные статические и динамические исследования на основе метода конечных элементов.Существующая русификация продукта адаптирует систему под Российские стандарты, позволяет использовать при проектировании библиотеку стандартных крепежных изделий, нанесение размеров, создание спецификации по ГОСТ.

Упражнения, предназначенные для знакомства с основами построения моделей и сборок в системе SolidWorks. В упражнениях рассмотрены примеры создания моделей деталей в системе SolidWorks, продвигаясь, от простого к сложному.Даются пошаговые действия, но по мере последовательного выполнения упражнений, подсказок становится меньше, учитывая, что некоторые команды описывались подробно в предыдущих упражнениях.

УпражненияУпражнение 1. Создание модели с использованием команды «Вытянутая бобышка»Упражнение 2. Создание модели с использованием команд «Вытянутая бобышка»и «Вытянутый вырез»Упражнение 3. Построение массивов элементовУпражнение 4. Построение модели детали с ребрами жесткостиУпражнение 5. Построение кругового массиваУпражнение 6. Построение симметричной деталиУпражнение 7. Построение корпусной деталиУпражнение 8. Построение модели пружины

Лабораторные работы помогут Вам быстро освоить основы работы в программе SolidWorks сразу выполняя практические задания.Лабораторные работы создавались для студентов специальностей 262200.62, 072600.62, 072500.62, 100100.62.

Лабораторные работы Лабораторная работа № 1. Основные этапы твердотельного моделирования в SolidWorks. Операции «Вытянутая бобышка»; «Вытянутый вырез»Лабораторная работа № 2. Создание детали с использованием инструментов «Повернутая бобышка», «Бобышка по траектории»Лабораторная работа № 3. Создание детали с использованием инструментов «Бобышка по сечениям», «Бобышка по траектории»Лабораторная работа № 4. Выполнение дизайн-проекта «Предмет посуды» с созданием модели сборкиЛабораторная работа № 5. Выполнение дизайн-проекта «Интерьер помещения»

По вопросам репетиторства по компьютерной графике (Autocad, Solidworks, Inventor, Компас), вы можете связаться любым удобным для вас способом в разделе Контакты. Подробное описание программ обучения и стоимость, вы можете посмотреть выбрав соответствующий курс. Обучение возможно очно и дистанционно.

Задачи черчения

Черчение как общетехнический предмет средней школы решает следующие задачи:

  • учит учеников сознательно читать чертежи, разрабатывать графическую документацию для изготовления деталей и изделий, воспроизводить образы предметов и анализировать их форму и конструкцию;
  • самостоятельно пользоваться инструментами и принадлежностями, а также учебными справочным средствами;
  • развивает техническое мышление, познавательную активность и пространственное воображение учащихся;
  • знакомит учащихся с важнейшими правилами создания чертежей, предусмотренных государственными стандартами;
  • формирует у учащихся элементы инженерно-технических знаний, помогает им понять основное направление и содержание технического прогресса, связанного с механизацией, автоматизацией и компьютеризацией производства;
  • способствует развитию общего и политехнического образования учащихся и подготовке их к практической деятельности;
  • влияет на развитие и воспитание у учащихся внимательности, опрятности, точности в работе, самостоятельности и планомерности, которые являются элементами общей культуры труда.

Основная задача курса черчения-научить правильно читать и создавать чертежи, а также расширить их политехнический кругозор. Цель политехнического обучения — ознакомить учащихся с основами и структурой современного производства, организация которого основывается на развитии технического мышления.

Политехническое обучение учащихся должно осуществляться на занятиях по трудовому обучению и других предметах.

Самые популярные программы для черчения

Итак, рассмотрим наиболее популярные электронные средства создания чертежей, их плюсы и минусы.

  1. Autodesk AutoCAD. Данная разработка компании Autodesk является одним из наиболее популярных и востребованных продуктов САПР. Из-за широкого спектра предоставляемых возможностей Autodesk AutoCAD широко используется как профессионалами, так и любителями. Вообще, область примения продукта очень широка – от образования до дизайна и архитектуры.

    Работа в AutoCAD

С помощью данного продукта Вы сможете создавать двумерные и трехмерные чертежи, при том что Autodesk AutoCAD позволяет проводить рендеринг трехмерных объектов на уровне полноценных редакторов 3D-графики. Помимо этого Autodesk AutoCAD предоставляет возможность работы с 3D-принтерами, поистине широчайший набор функций для профессионального проектирования, возможность работы с макетами.
В качестве недостатков можно отметить  довольно высокие системные требования. Так, Вы не сможете использовать пакет Autodesk AutoCAD, не имея достаточно мощного ПК. При этом, однако, специалисты компании Autodesk смогли сделать свой продукт максимально доступным посредством возможности работы с Autodesk AutoCAD в режиме онлайн. Загрузив данные на сервер, Вы можете редактировать свой чертеж, просто подключившись к интернету и имея как бы портативную программу для создания чертежей на Вашем мобильном. Более того, практически ежегодно выпускается новая, усовершенствованная версия продукта.

Autodesk AutoCAD работает с несколькими форматами файлов. Самый распространенный формат – DWG (закрытый формат для редактирования чертежей).

В качестве отрицательных моментов, опять же, отметим высокие системные требования.

9.7. Выполнение чертежа детали, изготовленной литьем, с последующей механической обработкой

Формообразование литьем позволяет получить достаточно сложную форму детали, практически без потерь материала. Но после литья поверхность получается достаточно грубая, поэтому, рабочие поверхности требуют дополнительной механической обработки.Таким образом получаем две группы поверхностей — литейные (черные) и обработанные после литья (чистые).Процесс литья: в литейную форму заливается расплавленный материал, после остывания заготовка вынимается из формы, для чего, большинство поверхностей заготовки имеют литейные уклоны, а сопряжения поверхностей — литейные радиусы скруглений.Литейные уклоны можно не изображать, а литейные радиусы должны быть изображены обязательно. Размеры литейных радиусов скруглений указывают в технических требованиях чертежа записью, например: Неуказанные литейные радиусы 1,5 мм.Основная особенность нанесения размеров: так как есть две группы поверхностей, то есть и две группы размеров, одна связывает все черные поверхности, другая — все чистые, и по каждому координатному направлению допускается проставлять только один размер, связывающий между собой эти две группы размеров.На рисунке 9.12 такими размерами являются: на главном изображении — размер высоты крышки — 70, на виде сверху — размер 10 (от нижнего торца детали) (выделены синим цветом).При литье применяют литейный материал (буква Л в обозначении), обладающий повышенной текучестью, например:

  • стали по ГОСТ 977-88 (Сталь 15Л ГОСТ 977-88)
  • серые чугуны по ГОСТ 1412-85 (СЧ 15 ГОСТ 1412-85)
  • литейные латуни по ГОСТ 17711-93 (ЛЦ40Мц1,5 ГОСТ 17711-93)
  • алюминиевые сплавы по ГОСТ 2685-75 (АЛ2 ГОСТ 2685-75)

Рисунок 9.12 — Чертеж литейной детали

Порядок чтения чертежей для начинающих

Помимо чертежей, также широко используется эскиз – это не технический чертёж. Это набросок предмета в произвольном масштабе, для изготовления которого не применяют чертёжные инструменты, и он не сопровождается надписями и размерами. Какие-либо знаки на нём и рядом с ним также не ставятся. Качество эскиза зависит от того, насколько он приближен к чертежу.

Чтение чертежа – это представление на двумерной плоской поверхности по изображениям объёмной формы предмета и его размеров и содержащее прочие сведения.

Но как научиться читать чертежи правильно? Существуют ли какие-нибудь простые, общие принципы для этого?

Чтение происходит в следующем порядке:

  • читается основная надпись чертежа;
  • определяется главный вид;
  • анализируются виды и мысленно объединяются в единое целое;
  • определяются размеры детали и её компонентов.

Уроки черчения 9 класс

Урок 47. Разрезы в аксонометрииУрок 48 Разрезы в аксонометрииУрок 49 Выполнение аксонометрической проекции с разрезомУрок 50 Сложные разрезыУрок 51 Ступенчатые и ломаные разрезыУрок 52 Итоговое занятие по теме разрезы и сеченияУрок 53 Оформление сборочных чертежей. Разъемные и неразъемные соединенияУрок 54 Изображение и обозначение резьбы на стержне и в отверстииУрок 55 Изображение резьбовых соединенийУрок 56 Болтовое соединениеУрок 57 Винтовое соединениеУрок 58 Шпилечное соединениеУрок 59 Шпоночное и штифтовое соединениеУрок 60 Шпоночное соединениеУрок 61 Последовательность чтения сборочных чертежейУрок 62 Чтение сборочных чертежейУрок 63 Чтение сборочных чертежейУрок 64 ДеталированиеУрок 65 Определение размерных данных деталей при деталированииУрок 66 Строительные чертежиУрок 67 Особенности применения масштаба на строительных чертежахУрок 68 Отличия строительных чертежей от машиностроительных чертежейУрок 69 Зачетная работа на проверку знаний, полученных в процессе изучения предметаУрок 70 Разбор зачетных работ. Подведение итогов года

Файл Приложение содержит раздаточный материал, который можно распечатать для учащихся Скачать

Авторская программа по черчению на 70 часов «Черчение с элементами компьютерной графики» Скачать

Чертежные ЛОТО:

Лото «Сечения» Скачать

Лото «Разрезы» Скачать

Лото обратное «Разрезы» Скачать

Лото «Геометрические тела» Скачать

Лото большое (на 50 деталей) Вариант Г Скачать

Вариант А Скачать

Лото 2 «Обратное» Скачать

Лото №3 Скачать

Бланки ответов для учащихся ЛОТО:

1 вариант на 4 ответа Скачать

2 вариант на 9 ответов Скачать

9.4 Шероховатость поверхностей

При любом способе изготовления деталей абсолютно гладкие поверхности получить невозможно.Совокупность микронеровностей поверхности выделенная на определенной (базовой) длине, называется шероховатостью поверхности.

Шероховатость поверхностей регламентируется следующими стандартами:– ГОСТ 25142 – 82. Шероховатость поверхностей. Термины и определения.– ГОСТ 2789 – 73. Шероховатость поверхностей. Параметры и характеристики.– ГОСТ 2.309 – 73. Обозначения шероховатости поверхностей.Требования стандартов распространяются на поверхности изделий, изготовленных из любых материалов и любыми методами, при этом дефекты поверхности из рассмотрения исключаются. Для оценки шероховатости поверхности стандартом установлены шесть параметров: три из них — высотные, два — шаговые, последний связан с суммарной длинной опорной поверхности. На учебных чертежах будем пользоваться двумя параметрами:

  • Ra — среднее арифметическое отклонение профиля от некоторой средней линии на базовой длине;
  • Rz — сумма средних арифметических отклонений пяти наибольших выступов и пяти наибольших впадин профиля.

Предпочтительным считается и чаще используется параметр Ra, который наиболее информативен и обеспечен надежными средствами измерений.

ГОСТ 2.309 – 73 определяет три знака для обозначения шероховатостии структуру обозначения:

а) — способ обработки поверхности конструктором не регламентируется;б) — поверхность образована удалением слоя материалов (механическая обработка);в) — поверхность образована без удаления слоя материала (штамповка, гибка, литье…).

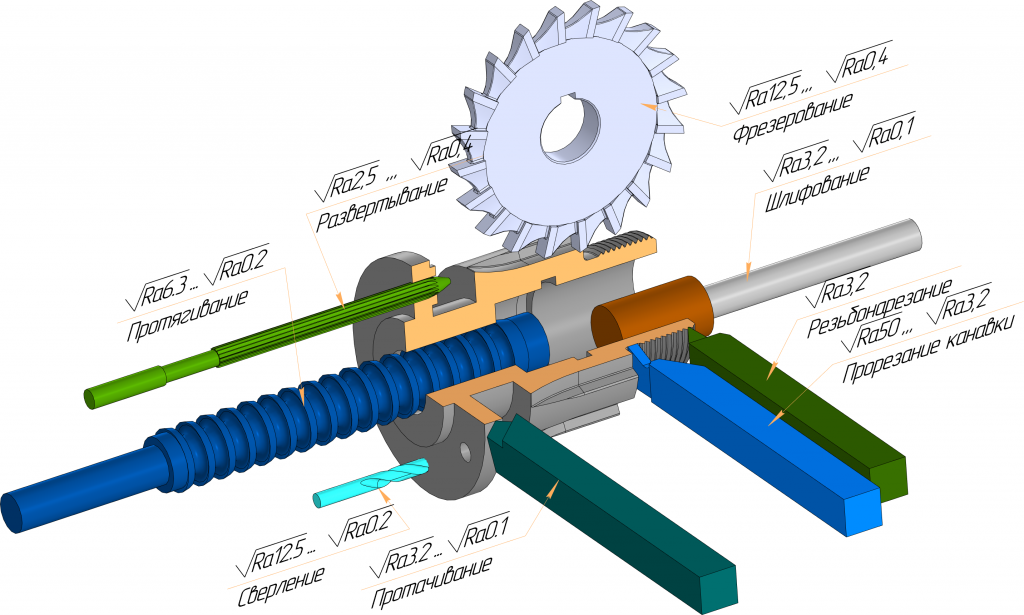

Выбор параметров шероховатости в зависимости от видов и методов обработки поверхности:

На чертежах проставляют знак шероховатости так, чтобы он был ориентирован к поверхности.

Обозначения шероховатости поверхности, в которых знак имеет полку, располагают относительно основной надписи чертежа так, как показано на рисунке:

Требования к чертежам деталей

К рабочим чертежам деталей предъявляются требования, которые устанавливаются согласно ГОСТ 2 .109−73. Согласно ему, каждый элемент требуется чертить на отдельном листе бумаги с соблюдением формата. При этом технический чертеж инженерной графики, согласно современным методичкам, должен содержать в рамке и целом:

  • Достаточное число изображений (виды, сечения, перспективы, разрезы), которые смогут раскрыть форму деталей.
  • Необходимые размеры как главные, так и вспомогательные.
  • Сведения о материале изготавливаемой детали.
  • Требования технического характера.

Для деталей, обрабатываемых на токарном станке, в учебниках рекомендуется горизонтальное расположение. Это значит, что основная надпись чертежа по шрифту должна располагаться параллельно геометрической оси. В правую сторону нужно направить тот профильный конец, который будет наиболее удобным для последующей обработки.

При наличии внутренних расточек, которые делают в том числе при хонинговании, на продольном разрезе изображать ее в примере следует для того, чтобы наибольший диаметр располагался фронтальным и справа. Отверстия для соединения деталей наносятся на сборочные чертежи, где деталь является составной частью изделия.

9.8. Выполнение чертежа пружины

Пружины применяются для создания определённых усилий в заданном направлении. По виду нагружения пружины подразделяются на пружины сжатия, растяжений, кручения и изгиба; по форме – на винтовые цилиндрические и конические, спиральные, листовые, тарельчатые и пр. правила выполнения чертежей различных пружин устанавливает ГОСТ 2.401-68. На чертежах пружины вычерчивают условно. Витки винтовой цилиндрической или конической пружины изображают прямыми линиями, касательными к участкам контура. Допускается в разрезе изображать только сечения витков. Пружины изображают с правой навивкой с указанием в технических требованиях истинного направления витков. Пример выполнения учебного чертежа пружины приведён на Рисунке 9.13.Чтобы получить на пружине плоские опорные поверхности крайние витки пружины поджимают на ? витка или на целый виток и шлифуют. Поджатые витки не считаются рабочими, поэтому полное число витков n равно числу рабочих витков плюс 1,5?2:n1=n+(1.5?2) (Рисунок 9.14).Построение начинают с проведения осевых линия, проходящих через центры сечений витков пружины (Рисунок 9.15, а). Затем на левой стороне осевой линии проводят окружность, диаметр которой равен диаметру проволоки, из которой изготовлена пружины. Окружность касается  горизонтальной прямой, на которую опирается пружина. Затем необходимо провести полуокружность из центра, расположенного в пересечении правой оси с той же горизонтальной прямой. Для построения каждого последующего витка пружины слева на расстоянии шага строят сечения витков. Справа каждое сечение витка будет располагаться напротив середины расстояния между витками, построенными слева. Проводя касательные к окружностям, получают изображение пружины в разрезе, т.е. изображение витков, лежащих за плоскостью, проходящей через ось пружины. Для изображения передних половин витков так же проводят касательные к окружностям, но с подъёмом вправо (Рисунок 9.15, б). Переднюю четверть опорного витка строят так, чтобы касательная к полуокружности касалась одновременно и левой окружности в нижней части. Если диаметр проволоки 2мм и менее, то пружину изображают линиями толщиной 0,5?1,4мм. При вычерчивании винтовых пружин с числом витков более четырёх показывают с каждого конца один-два витка, кроме опорных проводя осевые линии через центры сечений витков по всей длине. На рабочих чертежах винтовые пружины изображают так, чтобы ось имела горизонтальное положение.Как правило, не рабочем чертеже помещают диаграмму испытаний, показывающую зависимость деформаций (растяжения, сжатия) от нагрузки (Р1; Р2; Р3), где Н1 – высота пружины при предварительной деформации Р1; Н2 – то же, при рабочей деформации Р2; Н3 – высота пружины при максимальной деформации Р3; Н – высота пружины в рабочем состоянии. Кроме того, под изображением пружины указывают:

  • Номер стандарта на пружину;
  • Направление навивки;
  • n – число рабочих витков;
  • Полное число витков n;
  • Длину развёрнутой пружины L=3,2?D?n1;
  • Размеры для справок;
  • Другие технические требования.

На учебных чертежах рекомендуется из перечисленных пунктов указать п.п. 2,3,4,6. Выполнение диаграммы испытаний также не предусмотрено при выполнении учебного чертежа.Рисунок 9.13 – Рабочий чертеж пружины

а б

Рисунок 9.14. Изображения поджатых витков пружиныРисунок 9.15. Последовательность построения изображения пружины

Виды чертежей

Знакомство с миром изображений предметов стоит начать с ответа на вопрос, какие бывают виды чертежей. Профессиональная чертежная документация выполняется строго по требования государственных стандартов. Самодеятельность и творчество не уместно, иначе чертеж не сможет прочитать никто, кроме его создателя.

ГОСТ устанавливает следующие графические документы:

  • чертеж детали;
  • сборочный чертеж, показывающий состав и способ сборки конструкции;
  • чертеж общего вида, помогающий определить назначение отдельных узлов и работы всей конструкции;
  • теоретический чертеж;
  • габаритный чертеж;
  • монтажный чертеж, содержащий информацию по установке изделия на место монтажа;
  • электромонтажный чертеж;
  • упаковочный чертеж;
  • схема.

Обозначения на чертежах в машиностроении

Допуски и посадки

Зачем это все нужно? Этот вопрос возникает не только у рабочего на производстве. Это задумано, чтобы на заводе не теряли время на постоянное измерение фактических размеров полученной детали, и без брака производили совместимые изделия.

Числовые значения верхнего и нижнего предельных отклонений указывают рядом с размерами шрифтом меньшей величины, чем для размерных чисел. Допуск – это диапазон отклонения от номинального размера. Поле допуска обозначают либо одной, либо двумя буквами основного отклонения и номером квалитета.

Посадка состоит из допуска на наружной, охватываемой поверхности, допуска на внутреннюю поверхность, и определяется величиной зазора или натяга. Посадки указывают с помощью дроби в правой части от размера, в числителе обозначение предельного отклонения, а в знаменателе аналогичное обозначение для совместимой детали.

Обозначения размеров

Величина детали обозначается соответствующими числами и линиями со стрелками на концах. Линии размеров непрерывны и располагаются параллельно за пределами контура детали.

Единицы измерения на чертежах не обозначаются, по умолчанию всё указывают в миллиметрах.

Выносные элементы

Бывают случаи, когда удобнее вынести и увеличить часть детали за пределы основного контура. По сути, это самые сложные участки рассматриваемого изделия. Обычно так поступают с деталями замысловатой формы для экономии места на чертеже.

Комплексную часть обводят либо кругом, либо овалом и подписывают римской цифрой. Выносному элементу этого фрагмента присваивают тот же римский номер в знаменателе, а в числителе указывают его масштаб.

Обозначение материалов в сечениях

Сечение – это изображение фигуры, получившееся после условного её рассечения. Оно показывает лишь формы детали, не раскрывая остальные сегменты, что располагаются за ним.

Сечения бывают вынесенными или наложенными. Первые отображаются за пределами формы предмета, вторые прямо на нём.

Контур сечения заполняют косыми сплошными линиями с углом наклона 45 градусов. Линии должны располагаться в одну и ту же сторону на всех сечениях для одной детали, учитывая и материал изделия.

Могут быть расположены в любом месте на чертеже, под произвольным углом, но в этом случае с добавлением в надписи слова «повёрнуто» над сечением.

Программы для черчения

Также при описании онлайн сервисов для создания эскиза проекта, нельзя обойти стороной и ряд популярных программ, созданных специально для таких целей. При этом большинство из них обладает платным характером, так как для решения профессиональных задач функционала бесплатных программ может быть недостаточно.

  • «Autodesk AutoCAD» — одна из наиболее известных систем автоматизированного проектирования (САПР), предназначенных для создания различных видов чертежей, схем, графиков. Позволяет создавать 2Д и 3Д чертежи на высокопрофессиональном уровне, обладает богатым функционалом, отлично справляется с рендерингом 3Д-объектов, умеет работать с 3Д-принтером. Поддерживается работа с чертежами в формате DVG, DWF, DXF;
  • «Аскон Компас» — это целый комплекс программных решений для осуществления черчения и диаграмм, довольно популярных на территории РФ. Данные решения поддерживают множество форматов электронных чертежей, обладают большой базой присоединяемых библиотек, при этом довольно просты и удобны в работе;
  • «nanoCAD» — бесплатная программа для начинающих, включающая необходимый набор базовых инструментов для осуществления проектирования и создания чертежей. Программа направления на создание преимущественно 2Д-чертежей, поддерживает работу с DWG и DXF чертежами, достоинством программы является быстрый вывод объектов, работы с DirectX и так далее.
