Что еще нового?

Всего в КОМПАС-3D v20 реализовано более 100 функциональных изменений.

В режиме 2D появилась дуговая осевая линия, управляющий размер длины дуги окружности.

Новинка в 3D-моделировании — команда «Разрезать» для разделения тела на части — особенно пригодится тем, кто проектирует технологическую оснастку. Доработаны команды массивов. Теперь можно копировать отдельные экземпляры других массивов, для отверстия появилась возможность включать в состав массива ось и резьбу.

По предложениям пользователей реализована возможность изолирования компонентов (не путать с изоляцией). Это режим, в котором отображаются только выбранные компоненты.

Усовершенствована простановка позиций в ассоциативном чертеже. Созданное обозначение позиции теперь автоматически включается в объект спецификации компонента, на который указывает линия-выноска обозначения. В случае, когда точка начала выноски задана внутри контура проекции грани, система автоматически создает ассоциативную связь между линией-выноской и проекцией грани.

Продолжаем развивать тему производительности и быстродействия различных процессов, причем не только в 3D, но и при работе с чертежами. Ускорено групповое открытие документов, переключение между вкладками документов, построение массива операций, выполнение операции «Отверстие» c автоматическим определением области применения, очистка области, перерисовка чертежа на экране и др.

В приложении «Валы и механические передачи» появились новые типы резьбы: метрическая по ГОСТ 4608-81, американская дюймовая UN по стандарту ASME B1.1-2003, британская дюймовая Витворта по стандарту BS 84:1956, окулярная резьба по ГОСТ 5359-77.

В приложение «Оборудование: Развертки» добавлены новые типы переходных, цилиндрических и конических патрубков.

В приложении «Механика: Пружины» появились пружины из нержавеющей стали.

В приложении «Оборудование. Кабели и жгуты» реализован импорт данных из системы САПР МАКС. В 3D-модель сборки изделия передается список компонентов жгута с позиционными обозначениями и ссылкой на трехмерные модели компонентов, а также список групповых электрических соединений между компонентами жгута. На этой основе приложение формирует 3D-модель жгута (кабеля). При импорте данных происходит одновременное заполнение таблицы соединений жгута.

Подробнее о новой версии: kompas.ru/kompas-3d/v20. Попробуйте все новинки КОМПАС-3D v20 сами!

«Изоляция» металлоконструкций и импорт из IFC

В приложении «Оборудование: Металлоконструкции» появилась группа команд для изолирования каркасных конструкций. Можно изолировать профиль, тело или грань целиком. Новые команды пригодятся при проектировании набора судна.

Вторая крупная новинка приложения — импорт из IFC (Industry Foundation Classes). Новая команда открывает файл формата IFC, содержащий металлоконструкции, для последующего редактирования. IFC — это открытый формат для обмена данными между различными BIM-системами, например, Renga. После чтения металлоконструкции можно редактировать командами приложения, сформировать комплект документации КМД и выгрузить модели для резки на станках с ЧПУ.

Подробнее об импорте из IFC смотрите в видео: https://www.youtube.com/watch?v=CnODbat-K3I.

КОМПАС-3D v17

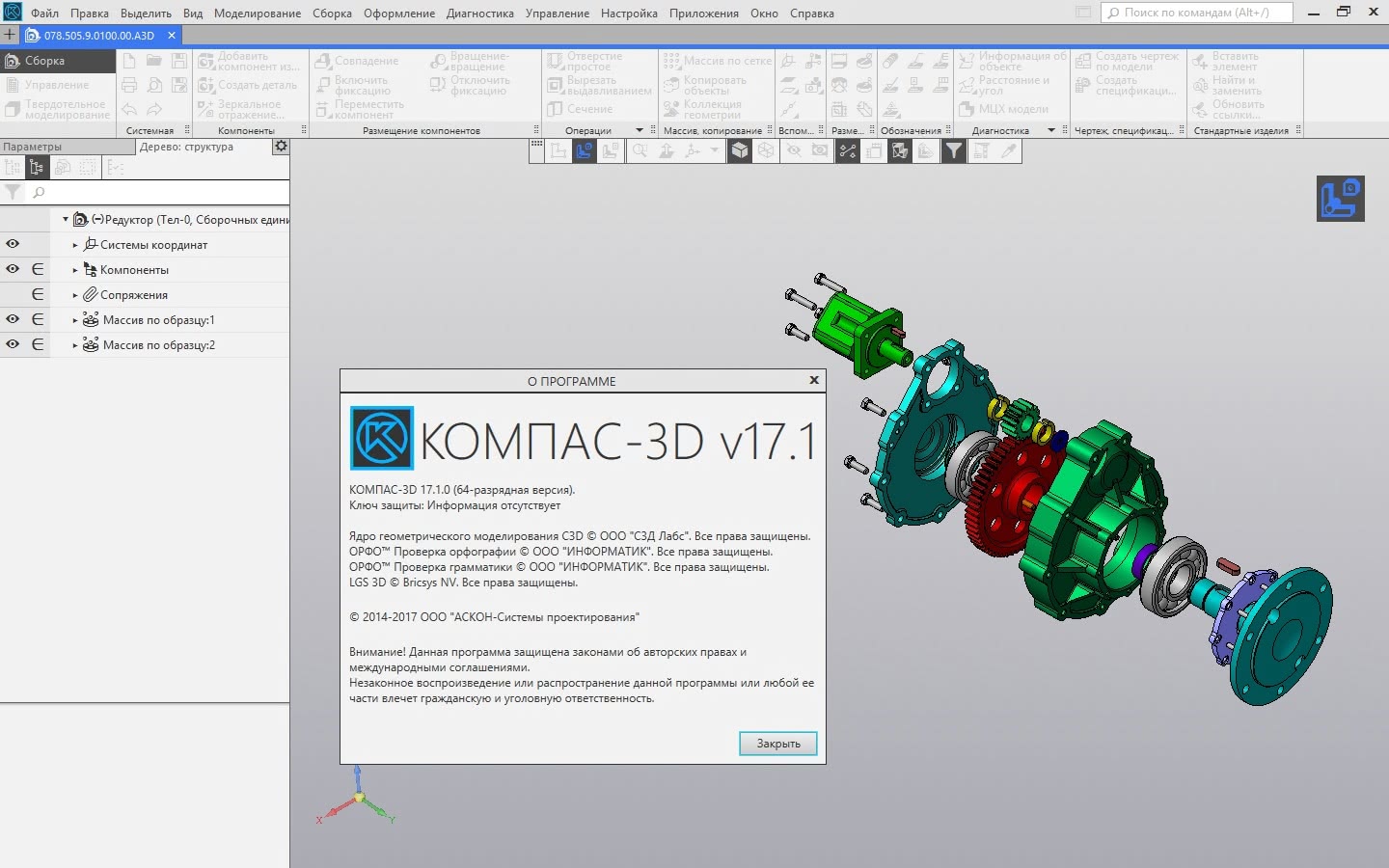

В апреле 2017 г. вышел финальный вариант КОМПАС-3D v17. От v16 он отличается, в первую очередь, интерфейсом. Запустив программу, можно увидеть, что добавлено несколько новых панелей. Какие инструменты на них будут отображаться — зависит от типа открытого документа: деталь это, или сборка. В 17 версии стало проще работать с командами. Разработчики объединили их в группы по назначению и механизму реализации. Под инструментальной областью расположена панель быстрого доступа. При её помощи можно быстро создать эскиз, управлять изображением, скрыть вспомогательные объекты, сделать упрощённое изображение и т.д. В новой версии появилась строка поиска команд. Пользователь сможет в любой момент обратиться к программе за подсказками при моделировании.

КОМПАС­3D v17 поддерживает многомониторную работу приложения.

За несколько лет люди успели привыкнуть к интерфейсу прежних версий. Раньше он кардинально не менялся, но постепенно разработчики пришли к выводу, что пора сделать меню более наглядным, разделив команды по соответствующим блокам и добавив их на рабочую область.

Последняя версия читает все документы, которые создавались в предыдущих. При необходимости можно сохранить любой файл — чертёж, документ, модель — в формате предыдущих версий (v16, v15).

Некоторые команды были переименованы. Поэтому для ознакомления с новым интерфейсом разработчик предлагает посмотреть обучающее видео, чтобы подробно узнать о нововведениях.

Как пользоваться программой

Невозможно дать краткое описание всего функционала Компас-3D в одной лишь статье. Поэтому можем посоветовать к изучению пособие по работе в данной программе «Азбука Компас» (о нем мы уже упоминали ранее). Также сегодня существует множество различных платных курсов по освоению практически любого приложения. Еще можно найти бесплатные видеоуроки или блоги, специализирующиеся на этой программе. С их же помощью можно научиться работать с графическим редактором.

Если для изучения системы вам больше нравятся печатные издания, можем посоветовать учебники Никонова В.В. «КОМПАС-3D: создание моделей и 3D-печать», Большакова В. и Бочкова А. «Основы 3D-моделирования» или Ганина Н.Б. «Трехмерное проектирование в КОМПАС-3D».

Если же на изучение программы у вас нет времени, на помощь всегда придут профессионалы ФениксХелп. Они помогут даже в самые кратчайшие сроки.

Возможности программы

Преимущество Компас-3D в автоматизации изменений частей модели в соотношении с их изображением на чертеже. То есть она автоматически создает ассоциативные виды трехмерных моделей. Такие, как разрезы, местные виды, сечения и т.д. Все данные, имеющиеся в чертеже (масса, наименование, обозначения) соотносятся с данными из 3D-модели.

Также, программа поддерживает наиболее распространенные форматы трехмерного проектирования (ACIS, STEP, DXF, IGES, DWG). Это способствует свободному обмену данными между разными организациями и в работе с заказчиками.

https://youtube.com/watch?v=81t2AB12jW0

Спецификация КОМПАС-3D

Любой чертежный или трехмерный объект сопровождается пакетом необходимой документации. В этот пакет и входит спецификация. По стандарту она оформляется в виде таблицы и содержит информацию о составе объекта и его отдельных характеристиках.

В рассматриваемой программе редактор спецификаций позволяет настраивать ассоциативную связь между документацией и объектами сборочного чертежа или частями сборки. Каждая отметка в спецификации автоматически изменяется при определенных изменениях связанного с ней объекта. Также в системе имеется автоматическое отслеживание удаленного объекта в связке и возможность изменения геометрических размеров.

Компас от KWT Apps

Простое и надежное приложение «Компас» выложено в Google Play. С его помощью можно:

  • Установить место своего текущего пребывания. Здесь можно увидеть широту, долготу, адресные данные. Также устройство показывает высоту, на которой вы находитесь относительно уровня моря.
  • Получить сводку информации о встроенном в смартфон геомагнитном датчике. Заодно проверьте, насколько точными являются показания компаса. Если они не соответствуют действительности, обязательно откалибруйте работу устройства.
  • Узнать напряженность близлежащих магнитных полей.

Чтобы не заблудиться, добавьте указывающую в нужном направлении стрелку. Как и все остальные приложения, KWT нуждается в калибровке.

Бесплатная версия

Автоматизированная система проектирования Компас-3D, расположенная на официальном сайте, является решением, разработкой и усовершенствованием которого занимается отечественная компания АСКОН. Это инженерное программное обеспечение, предназначенное для работы в классическом трехмерном параметрическом проектировании. Среди основных функции ПО: операция вращения, которая служит для формирования тел вращения во время создания деталей; связь трехмерных элементов и чертежей со спецификациями; моделирование компонентов; разработка технической и конструкторской документации.

Взлом и активация Компас-3D пройдет беспроблемно, если следовать инструкции. В итоге Вы получите решение, которое ежедневно используют тысячи предприятий и частных лиц по всей стране. Оно способно выполнить моделирование и проектирование объектов любого уровня сложности в соответствии с действующими передовыми технологиями. Этот продукт имеет простой интерфейс, поэтому проблем с усвоением основных функций не возникнет. После изучения доступных инструментов можно приступать к работе. Ключ расположен на сайте. Скачивайте программное обеспечение и пользуйтесь уникальными преимуществами, мощными инструментами для проектирования и моделирования.

Compass от PixelProse SARL

Многофункциональный онлайн-компас из Google Play от PixelProse SARL в бесплатной версии не содержит никакой рекламы. Он предоставляет пользователю следующие возможности:

  • Если вы хотите найти незнакомое место, впишите его адрес или название в поиск. После этого приложение покажет, где оно находится.
  • Программа может даже проложить кратчайшую дорогу к указанному пользователем местоположению.
  • Встроенный компас киблы поможет правильно установить направление, в котором находится Кааба в Мекке для проведения мусульманских обрядов.
  • Доступно сохранение мест в памяти приложения для облегчения последующих поисков. Вы можете даже вести списки любимых адресов и достопримечательностей, разделенные по темам или категориям.

Точность показаний сверяется по GPS. Приложение также показывает высоту над уровнем моря, а также широту и долготу текущего местоположения.

Черчение в Компас 3Д онлайн

Поскольку в 2013 году проект был закрыт, то у отечественных пользователей не осталось сетевых инструментов своего производства для создания 2Д и 3Д моделей. Тем не менее англоязычный сегмент интернета располагает набором сетевых сервисов для моделирования онлайн, а некоторые из таких сервисов могут даже похвалиться русскоязычной локализацией.

Тем же пользователям, которые не доверяют зарубежным решениям, можно предложить скачать стационарную программу «Компас 3Д» (отдельно доступна пробная бесплатная версия https://kompas.ru/kompas-3d/download/), и в дальнейшем пользоваться её функционалом.

Давайте рассмотрим популярные сетевые сервисы, позволяющие создавать 2Д и 3Д-модели онлайн.

https://youtube.com/watch?v=eRVrea9jwTw

Компас Сталь 3D

Это русскоязычное приложение, напичканное массой дополнительных функций. Оно предлагает пользователю множество вариантов дизайна рабочего поля компаса. Для исправной работы необходимо предоставить программе права доступа к вашему местоположению.

Варианты дизайна

Чтобы скачать «Сталь 3D», переходите в Google Play. После установки вы не только найдете online север и восток, но также сможете вычислить положение Солнца и Луны. Чтобы было удобнее работать с этой программой, отключите поворот экрана.

Приложение полностью бесплатное. Реклама и встроенные покупки отсутствуют.

Сервис vectary.com – сервис для 3Д-моделирования в сети

Сервис vectary.com чем-то напоминает Компас 3Д, и предназначен для проведения 3Д-моделирования, с возможностью кастомизации под себя существующих на сервисе 3Д-моделей. Возможности ресурса позволяют экспортировать созданные вами модели в стандартные 3Д-файлы, и работать с ними уже на другом схожем софте. Сервис обладает упрощённым интерфейсом и поддерживает множество плагинов, делающих работу с ним удобной и практичной.

  1. Для начала работы с ним перейдите на vectary.com, и нажмите на «Start creating».
  2. После создания модели нажмите на «Save» или на «Publish».


Создавайте 3Д-модели на vectary.com

Новинки листового моделирования

Твердотельную или поверхностную модель, в т.ч. модель без истории построения, теперь можно превратить в листовую деталь, а затем получить развертку. При этом задаются различные параметры самого листового тела, углов и сгибов. Доступен автоматический поиск скруглений, определяющих положение сгибов в листовом теле, а полученное листовое тело сохраняет ассоциативную связь с исходной моделью.

Новая команда «Отбортовка» строит сгиб в листовой детали вдоль плоского ребра произвольной формы.

«Штамповка телом» — еще одна новая команда, создает в листовом теле штамповку по форме другого, заранее созданного в модели тела. При выполнении операции можно указать, является ли это тело пуансоном или матрицей, а также выбрать грани для вырубки — на их месте в штамповке будут отверстия.

Функции программы для черчения АСКОН КОМПАС­3D

У каждого из компонентов пакета свой функционал, мы приведем его в виде списка:

КОМПАС­3D электрик

Данный vмодуль нужен для построения электрических схем. Его основными функциями являются:

  • редактирование базы данных и добавление в нее новых позиций;
  • добавление УГО в базу и редактирование ее структуры;
  • импорт УГО в готовую схему, обработка результата и тест функционала прибора;
  • конструирование коммуникаций, групповых линий связи и шин;
  • установка обозначения проводов в ручном и автоматическом режимах;
  • интеграция в электросхему спецсимволов (проводник, экран, коаксиальный кабель), которые могут влиять на выбор класса проводников;
  • общая корректировка полученной схемы;
  • система автоматической генерации клемм в процессе работы.

КОМПАС­3D строитель

Данный компонент способен создать сопутствующую документацию (сопровождающие записки, схемы, чертежи и т. д.) на высокой скорости. При помощи приложения можно сэкономить массу времени, поставив на поток рутинные операции генерации документов стандарта СПДС.

Основные функции программы:

  • проектирование зданий (разрезы и планы);
  • изготовление фрагментов (составляющие части объектов стройки);
  • разработка пояснительных записок и технических спецификаций;
  • быстрая проверка любых документов;
  • быстрое создание и выпуск документации стандарта СПДС.

При помощи КОМПАС Строитель вы можете обрабатывать чертежи, которые были созданы в других программах. Также получится работать с файлами DXF/DWG, причем с любыми версиями.

КОМПАС­3D для машиностроения

Любой машиностроительный завод нужен для выпуска машин или металлоконструкций. Естественно, проектирование каждой из них начинается с чертежа. Именно для этого и нужна обозреваемая нами программа.

Основные функции КОМПАС­3D для машиностроения:

  • набор инструментов для решения любых задач машиностроения;
  • ускорение работы над чертежами из-за наличия нескольких разнообразных инструментов, объединенных в комплекс;
  • высокое качество работы.

Программы для черчения

Также при описании онлайн сервисов для создания эскиза проекта, нельзя обойти стороной и ряд популярных программ, созданных специально для таких целей. При этом большинство из них обладает платным характером, так как для решения профессиональных задач функционала бесплатных программ может быть недостаточно.

  • «Autodesk AutoCAD» — одна из наиболее известных систем автоматизированного проектирования (САПР), предназначенных для создания различных видов чертежей, схем, графиков. Позволяет создавать 2Д и 3Д чертежи на высокопрофессиональном уровне, обладает богатым функционалом, отлично справляется с рендерингом 3Д-объектов, умеет работать с 3Д-принтером. Поддерживается работа с чертежами в формате DVG, DWF, DXF;
  • «Аскон Компас» — это целый комплекс программных решений для осуществления черчения и диаграмм, довольно популярных на территории РФ. Данные решения поддерживают множество форматов электронных чертежей, обладают большой базой присоединяемых библиотек, при этом довольно просты и удобны в работе;
  • «nanoCAD» — бесплатная программа для начинающих, включающая необходимый набор базовых инструментов для осуществления проектирования и создания чертежей. Программа направления на создание преимущественно 2Д-чертежей, поддерживает работу с DWG и DXF чертежами, достоинством программы является быстрый вывод объектов, работы с DirectX и так далее.

https://youtube.com/watch?v=jwBxEuNi35c

Сервис onshape.com – использование облака для черчения в режиме онлайн

Сервис onshape.com предлагает воспользоваться облачными технологиями при CAD-проектировании. Его возможности позволяют выполнять 2Д и 3Д черчение, многочастотное моделирование и редактирование в контексте. Имеется различный встроенный инструментарий для создания пользовательских функций, поддержка отображения объекта с одновременным сложенным, плоским и настольным видом, другие полезные возможности.

  1. Для начала работы перейдите на onshape.com, и нажмите на «GET STARTED».
  2. Из трёх предложенных вариантов выберите тот, который соответствует вашим целям (например, первый), нажмите «Get the public plan», и пройдите процедуру регистрации.
  3. Затем нажмите на «Create» — «Document», наберите название документа, а затем нажмите на «Create Public document». Вы перейдёте в режим создания и редактирования чертежей.
  4. Для того, чтобы поделиться полученные результатом с друзьями, нажмите на «Share».

Дополнение:

Планы на создание нативного приложения под Linux у нас есть, можете посмотреть картинку ниже (она отсюда). Цель статьи не заменить нативное приложение под Linux, а дать возможность всем желающим начать работу прямо сейчас. Мы будем периодически публиковать такие небольшие статьи в ходе работ.

Рассказывает методист Станислав Ермохин:

Вода, конечно, камень точит и курочка по зёрнышку клюёт, а ползущая линуксонизация начала настигать промышленность. Видимо, план перехода на операционные системы на базе ядра linux принимает четкие очертания и начинает реализовываться. И одними из первых на этом пути находятся предприятия оборонно-промышленного комплекса нашей страны с их процессами конструкторско-технологической подготовки производства. Реализация такого плана требует, кроме запуска офисных приложений, еще и запуск САПР под ОС на ядре linux.

Вот, в рамках этой задачи, мы “поковырялись” и расскажем про наш опыт запуска системы КОМПАС-3D  в операционной системе Ubuntu с помощью Wine.

Первым делом уточним, что для испытаний была выбрана Ubuntu 20.04. Почему? Да потому что она LTS и имеет более длительную поддержку, что чаще всего и нужно предприятиям.

Первое, на что я хотел бы обратить внимание — если у вас компьютер с дискретной видюхой, то сразу разберитесь с ее драйверами. Для этого есть две причины:

  • привет, черный экран при запуске системы после установки драйвера nvidia средствами GUI. И долгий, кропотливый процесс восстановления загрузки системы;

  • если не установить драйвер видеокарты до установки КОМПАС-3D, то он будет лагать. И даже последующая установка драйвера не решила мою ситуацию.

У меня видеокарта nvidia 3050 ti (для ноутбука), поэтому я делаю так:

Мы же будем производить запуск с помощью Wine?! И первое, о чем пишут на всех форумах, что его реализация запуска x86 приложений будет стабильнее x64. Не будем испытывать судьбу:

Далее заходим на сайт Wine https://wiki.winehq.org/Download и выполняем все четко по инструкции.

Скачиваем ключ репозитория и добавляем его в систему:

Добавляем сам репозиторий:

вообще должно быть

но у меня

Обновляем пакет:

И вот тут меня никто не удерживал.

Давай, говорит мозг, рискнем! Попробуем новых впечатлений? Поставим пакет от разработки.

Итого, у меня установился Wine 6.12.

Почистим мусор, вдруг у нас были развернуты предыдущие конфигурации. И создаем конфигурацию для x86 приложений.

Конечно, некоторые компоненты Windows, например, NET. Framework, для КОМПАС-3D жизненно необходимы. И их можно было бы поставить самостоятельно. Только зачем нам такие сложности?

Для упрощения процесса ставим игрушку-погремушку:

И с помощью нее накатываем NET. Framework 4.7.2 со всеми связанными пакетами:

Добавим секретный ингредиент:

И

Вот если бы у меня был Wine, доработанный ребятами из Etersoft, то можно было бы перейти сразу к установке КОМПАС-3D. Но вот беда, шрифты интерфейса наводили бы на меня грусть и печаль, поэтому:

Запустим конфигуратор Wine:

и выставим операционную систему Windows 7 или Windows 10.

Теперь пришла пора ставить КОМПАС-3D:

В процессе установки драйвер ключа защиты можно не устанавливать. Из дистрибутива он ни к чему.

Если требуется работа с ключами защиты, то качаем драйвер по и ставим его стандартными средствами через:

В итоге получаем на рабочем столе ярлык системы КОМПАС-3D v20 и запускаем его.

Программные продукты

Что может Компас?

Итак, мы уже говорили, что КОМПАС – это целый комплекс программных продуктов. Рассмотрим каждый из них подробнее. Первые три программных продукта во многом ориентированы на решение промышленных задач и широко используются на предприятиях.

Интерфейс КОМПАС-3D

КОМПАС 3D – программа, позволяющая осуществлять проектирование любых изделий, конструкций или зданий, создавать чертежи любой степени сложности «с нуля». Функции КОМПАС 3D поистине многообразны. Программа построена на основе использования математического ядра CD3. Существенным плюсом является тот факт, что данная программа поддерживает наиболее распространенные форматы 3D-моделей (DWG, ACIS, STEP и проч.). При работе это дает возможность эффективного обмена данными с организациями, использующими иные САПР. Также Компас 3D удобен тем, что обеспечивает возможность коллективной работы над моделью или чертежом.

КОМПАС-график. Данная САПР позволяет решать комплексные задачи 2D проектирования и изначально была ориентирована на оформление документации и чертежей в соответствии с распространенными стандартами ЕСКД, СПДС. КОМПАС-график позволяет проводить построение графических примитивов различными способами, имеет встроенный табличный редактор, многочисленные режимы привязок, многодокументальный режим работы над чертежами, а также режим коллективной работы. Работая в КОМПАС-график Вы можете использовать любые стили текстов, штриховок и линий.

Интерфейс КОМПАС-График

Также нельзя не отметить возможность оформления документации, сопутствующей чертежам. С помощью КОМПАС значительная часть рутинной работы может быть упрощена. Так, помимо самих чертежей разработчики предоставили возможность создания схем, таблиц, извещений, спецификаций, конструкций и расчетно-пояснительных записок. Соответствие стандарту является очень важным моментом при создании чертежей и документации в сферах строительства и машиностроения.  Учитывая тот факт, что вся создаваемая в программе документация полностью соответствует используемым стандартам, можно сказать, что данная функция КОМПАСа является просто находкой для инженера, готового лезть на стену от обилия рутинной работы. О том, как проставлять сноски в курсовой работе вы можете узнать из нашей статьи.

КОМПАС-строитель. Данный пакет предназначен для работы в сферах промышленного и гражданского строительства, проектирования объектов инфраструктуры и жизнеобеспечения, энергетики. Данная программа предоставит в Ваше распоряжение чертежно-графический и инженерно-текстовый редакторы, каталог строительных элементов, а СПДС помощник быстро позволит разобраться с оформлением документации. Среди первейших решаемых продуктом задач стоит назвать:

— объектное проектирование (планы и разрезы зданий и сооружений);

—  проектирование узлов строительных конструкций;

Интерфейс КОМПАС-Строитель

— оформление инженерных документов, выпуск документации по требованиям СПДС.

Обратим внимание на некоммерческие версии Компаса:

КОМПАС 3D home – Версия программы КОМПАС 3D, предназначенная для домашнего пользования.  Также позволяет проводить трехмерное моделирование объектов, создавать чертежи и решать самые разные задачи – от создания эскиза нового платья до комплексного моделирования загородного дома.

Существуют также версия КОМПАС 3D LT, прекрасно подходящая для первого знакомства с программой, особенно в случае если Вы новичок в работе с САПР. Данная версия КОМПАС 3D является максимально упрощенной и дает возможность создавать лишь трехмерные модели. КОМПАС 3D LT также не предназначен для использования в деятельности, связанной с получением прибыли.

КОМПАС 3D Учебная версия. Эта версия поможет студентам и школьникам ознакомиться со всеми возможностями программы, предоставляя в их распоряжение все приложения и библиотеки элементов.

Как мы уже говорили, специальная учебная версия Компаса создана специально для подготовки будущих специалистов и широко используется в российских ВУЗах. Часто при выполнении курсовых возникает необходимость создания довольно сложных чертежей, что может вызвать трудности у человека, только начинающего свое знакомство с САПР.

Наши высокопрофессиональные специалисты прекрасно знают и на своем опыте подтвердят, что освоить сложный программный продукт за несколько бессонных ночей – просто невозможно. Именно поэтому, пока Вы, не тратя свои драгоценные и невосстанавливающиеся нервные клетки, постигаете азы работы в Компас, наши авторы готовы взять на себя выполнение Вашей работы. Качественно и в самый короткий срок.
