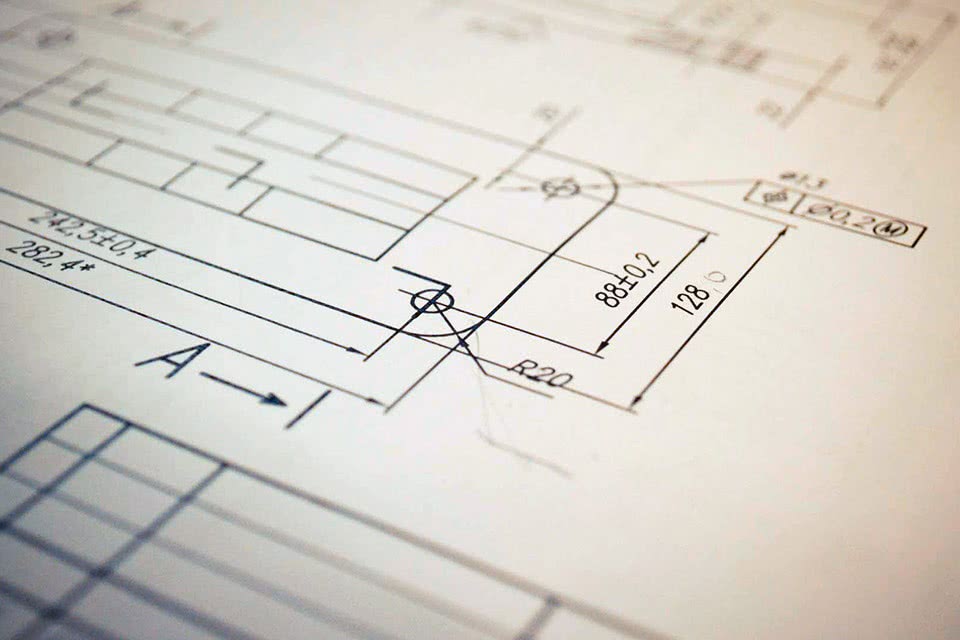

Нарисовать чертеж
Для какой бы цели нашим заказчикам ни понадобилось нарисовать чертеж, они должны понимать: наша компания выполняет любые виды, — будь то чертеж детали, сборочный чертеж, чертеж общего вида, теоретический, габаритный, монтажный, электромонтажный – все эти чертежи клиенты могут заказать в компании и рассчитывать на то, что они будут выполнены в наилучшем виде, а самое главное:
Нужно сделать чертежи? Обращайтесь!
Как правильно сделать чертёж или где можно сделать чертеж?
Какие условия необходимы для того, чтобы чертеж был правильно и хорошо выполнен? Для того, чтобы иметь уверенность в правильности чертежа, существует особый стандарт: ЕСКД. Тому, как правильно сделать чертеж, именно с учетом требований ЕСКД, обучают всех инженеров в технических вузах. В Компании «Модельер» трудятся только такие инженеры: имеющие специализированное техническое высшее образование.
Конечно, вы можете сомневаться относительно правильности выполнения вашего чертежа, но проверка всех чертежей, выполненных в нашей компании, прописана в СТО (стандарте организации), — поэтому, пусть вопросы типа «как правильно сделать чертеж» или «как сделать хороший чертеж» больше вас не волнуют!
Сделать чертеж: цена
Теперь, когда мы рассказали много полезного, у наших потенциальных клиентов должно остаться несколько вопросов: сколько стоит сделать чертеж? И еще: где сделать чертеж?
Уверены, если вы читали внимательно, то вопрос номер два отпал сам собой! Не отпал, и вы все ещё думаете: «Где сделать чертеж на заказ», или «Где можно сделать чертеж»? Ну конечно же, в Компании «Модельер»! А ответ на вопрос номер один – такой: звоните нам, наши менеджеры вам расскажут, сколько стоит сделать чертеж именно в вашей ситуации и для вашего изделия.
Основные вопросы, которые задают люди при необходимости заказа чертежей:
- где можно сделать чертеж?
- как сделать своим руками чертежи?
- как сделать чертеж размерами?
- как сделать самому чертежи?
- как сделать простой чертеж?
Чертеж для коммерческого предложения
Если нашего заказчика интересует такой популярный вид услуг, как чертеж для коммерческого предложения, – то и этот вид чертежей становится доступен с компанией «Модельер»!
Обращайтесь к нам по телефону или заполните заявку на сайте, и мы сами свяжемся с вами. Закажите чертеж в один клик!
Вам необходимо нарисовать чертеж? Обращайтесь к нам!
Тэги статьи: Сделать чертеж, нарисовать чертеж, сделать чертеж детали, чертежи быстро, сделать чертеж цена, как правильно сделать чертеж, нужно сделать чертежисколько стоит сделать чертеж, где сделать чертеж, сделать чертеж на заказ, быстро сделанный чертеж, как сделать хороший чертеж, где можно сделать чертеж, чертеж для коммерческого предложения
Чертежная программа для чайников простая на русском. Сапр, чертеж, моделирование
Любое проектирование начинается с создания чертежа. Согласитесь, никто не будет строить, скажем, мост, предварительно не спроектировав его и не произведя все необходимые расчеты. Любую деталь, прежде чем пустить ее в производство, следует разработать, начертить, определить все ее необходимые параметры. Как думаете, что это значит, дорогие друзья? Это значит, что, если Вы «технарь», то без умения чертить вам не обойтись в большинстве процентов случаев.
Необходимость чертить рождает закономерные вопросы – в чем, где и как создать чертеж? Какая программа является лучшей?
О современных программах для создания чертежей и схем, а также иных графических объектов и пойдет речь в данной статье.
Чертеж – это проекционное изображение некоторого объекта в масштабе на определенном носителе информации, выполненное при помощи графических образцов.
Времена, когда инженер или архитектор приходил на работу, брал остро заточенный карандаш и весь день стоял с ним у кульмана, создавая чертеж, ушли безвозвратно. Теперь в наш информационный век все, ну или большинство, сидят за своими персональными компьютерами и ноутбуками. И этому есть вполне веская причина – существование множества систем автоматизированного проектирования (САПР).
Данные программные продукты практически полностью нивелируют необходимость чертить непосредственно руками. Готовый же чертеж, будь он даже самого большого формата, всегда можно распечатать на специально предназначенном для этого плоттере.
Самые популярные программы для черчения
Итак, рассмотрим наиболее популярные электронные средства создания чертежей, их плюсы и минусы.
С помощью данного продукта Вы сможете создавать двумерные и трехмерные чертежи, при том что Autodesk AutoCAD позволяет проводить рендеринг трехмерных объектов на уровне полноценных редакторов 3D-графики. Помимо этого Autodesk AutoCAD предоставляет возможность работы с 3D-принтерами, поистине широчайший набор функций для профессионального проектирования, возможность работы с макетами.В качестве недостатков можно отметить довольно высокие системные требования. Так, Вы не сможете использовать пакет Autodesk AutoCAD, не имея достаточно мощного ПК. При этом, однако, специалисты компании Autodesk смогли сделать свой продукт максимально доступным посредством возможности работы с Autodesk AutoCAD в режиме онлайн. Загрузив данные на сервер, Вы можете редактировать свой чертеж, просто подключившись к интернету и имея как бы портативную программу для создания чертежей на Вашем мобильном. Более того, практически ежегодно выпускается новая, усоверш
Как сделать: инструкция
Итак, модель достаточно простая. Для нее даже не понадобится дорогого инструмента.
Классический стол
Представляет собой столешницу с прямолинейной двухметровой длинной стороной и радиусными скругленными торцами, которая закреплена на четырех ножках высотой 75 см. Данная конструкция позволит разместить не менее 6-ти участников застолья в достаточно комфортных условиях. Для его изготовления потребуется:
- Доска сечением 250?40 мм, длиной 2000 мм в количестве 4 шт. для изготовления столешницы;
- Доска сечением 100?20 мм длиной 1600 мм. — 2 шт. длиной 800 мм. — 2 шт. длиной 750 мм. — 2 шт. для конструкционной обвязки;
- Брус сечением 100?100 мм. длиной 750 мм в количестве 4 шт для ножек. Брус может быть с успехом заменен точеными балясинами, что позволит несколько оживить антураж конструкции.
Изготовление столешницы
- На ровном и жестком основании укладывается набор досок столешницы, плотно подгоняется друг к другу и очерчивается радиус торцев с помощью любого подручного предмета, в качестве шаблона: ведра, тазика, обруча и прочего.
- Торцы, с помощью электролобзика формируются по очерченному шаблону.
- С помощью поперечных опор, уложенных на расстоянии 400 — 450 мм от края торца закрепляется набор столешницы.
- Сформированную столешницу можно окромковать фрезером либо просто обработать кромки шлифовальной шкуркой с последовательным чередованием зерна от 60 до 240.
Изготовление подбоя столешницы и установка ножек
- С нижней части столешницы укрепляется конструкционный набор, который будет удерживать ножки и окаймлять столешницу с изнанки.
- Ножки устанавливаются и раскрепляются в посадочных местах, образованных конструкционным набором.
- Подобная конструкция позволяет получить свободное пространство в области ног, при этом не ослабляя конструкцию в плане жесткости.
Х- образный стол
Этот вариант является относительно бюджетным и недорогим. Для его изготовления потребуется:
- Доска сечением 250?25 мм. длиной 1750 мм — 3 штуки, для формирования столешницы;
- Доска сечением 150?25 мм. длиной 900 мм — 4 штуки для изготовления ножек;
- Доска сечением 100?25 мм. длиной 1100 мм — 2 штуки для крепления в нижней части ножек, в качестве распорок;
- Брус сечением 20?40 мм. длиной 900 мм. — 3 штуки для изготовления поперечин с нижней части столешницы.
Изготовление столешницы
Доски столешницы укладываются на ровную жесткую поверхность с разбежкой 5 мм и закрепляются с помощью поперечных брусков.
Кромка, обрабатывается посредством фрезерования или ошкуривается шлифовальной бумагой.
Изготовление ножек и их обвязка
- На доске для изготовления ножек от края откладывается 80 мм и проводится линия от места засечки к углу. По получившейся проекции отрезается край, чтобы получилась опорная поверхность ножки. Подобным образом, используя готовую ножку, как шаблон, подготавливаются остальные.
- Ножки совмещаются попарно, в косой крест, чтобы подрезанные кромки располагались в одной плоскости.
- В месте совмещения двух ножек, размечаются и засверливаются отверстия под крепежные болты, один над другим, в вертикальной плоскости.
- В нижней части ножек делаются засечки «в потай» в которых укрепляются доски продольного крепления стола.
- На последнем этапе столешница сращивается с ножками, прямолинейность и правильность монтажа контролируется с помощью пузырькового уровня.
- При установке стола на месте ножки можно подрезать по месту, скорректировав правильность его установки, относительно пола.
Как сделать чертеж домика из бумаги и изготовить его своими руками
При создании многих вещей требуется точный план, в котором будет прописан весь процесс. Кроме словесного плана составляется обычно чертеж, на котором отображается уменьшенный или реальный вид объекта. При выборе размера чертежа все будет зависеть от того, какой именно предмет вы делаете и каковы его параметры.
После того, как все максимально точно определено, можно приступать к изготовлению чертежа. Но как именно сделать чертеж самому с точным указанием всех параметров предмета. Постараемся разобраться в ситуации на примере домика, делаемого из бумаги, чтобы ситуация была более наглядна.
Как только вы решили сделать домик из бумаги, выберите предварительно его внешний вид, от этого будет зависеть конструкция. Определившись с этим моментом, следует нарисовать или найти в сети точное изображение, каким будет дом. В нашем материале мы поговорим обо всех тонкостях создания домика из бумаги и его чертежа.
Что потребуется для домика
В первую очередь при создании домика из бумаги важна подготовка. А начать готовиться к процессу необходимо с приготовлений материально-инструментальной базы. Так как домик будет из бумаги, подготовьте именно ее, а вот о том, какую, решать только вам.
Это может быть бумага для скрапбукинга, если она плотная, еще подойдет обыкновенная альбомная или тетрадная. При желании это могут быть и плотные листы цветной бумаги, обои так же красиво смотрятся.
Но самый подходящий вариант, который будет и плотным и легко склеится — это чертежная бумага. К тому же, нельзя упускать из виду то, что листы бумаги для чертежей очень крупные, значит и домик получится большой.
Кроме основного материала нужны будут карандаш и линейка. Еще приготовим клей, который может быть любого вида — и ПВА, и клей-карандаш и т.д. Вместо ножниц лучше использовать канцелярский нож и резиновую подложку под него. Но если процесс изготовления для деток, то лучше все же будет взять ножницы.
Ну и, конечно, потребуется много фантазии и декоративные элементы. Кроме чертежа следует так же понять, как сделать описание чертежа.
Шаблон домика
Домик из бумаги — это, конечно, не настоящий дом, но и он требует чертежей, рисунков, описаний. Сначала, как уже было сказано, решите, каким на вид будет ваш домик и в этом поможет точное изображение.
Что потребуется для домика
В первую очередь при создании домика из бумаги важна подготовка. А начать готовиться к процессу необходимо с приготовлений материально-инструментальной базы. Так как домик будет из бумаги, подготовьте именно ее, а вот о том, какую, решать только вам. Это может быть бумага для скрапбукинга, если она плотная, еще подойдет обыкновенная альбомная или тетрадная.
При желании это могут быть и плотные листы цветной бумаги, обои так же красиво смотрятся.
Но самый подходящий вариант, который будет и плотным и легко склеится — это чертежная бумага. К тому же, нельзя упускать из виду то, что листы бумаги для чертежей очень крупные, значит и домик получится большой.
Кроме основного материала нужны будут карандаш и линейка. Еще приготовим клей, который может быть любого вида — и ПВА, и клей-карандаш и т.д.
Вместо ножниц лучше использовать канцелярский нож и резиновую подложку под него. Но если процесс изготовления для деток, то лучше все же будет взять ножницы.
9.3. Нанесение размеров
Простановка размеров является наиболее ответственной частью работы над чертежом, так как неправильно проставленные и лишние размеры приводят к браку, а недостаток размеров вызывает задержки производства. Ниже предложены некоторые рекомендации по нанесению размеров при выполнении чертежей деталей.Размеры детали замеряют с помощью измерителя на чертеже общего вида сборочной единицы с учётом масштаба чертежа (с точностью 0,5мм). При замере наибольшего диаметра резьбы необходимо округлить его до ближайшего стандартного, взятого по справочнику. Например, если диаметр метрической резьбы по замеру d=5,5мм, то необходимо принять резьбу М6 (ГОСТ 8878-75).
9.3.1. Классификация размеров
Все размеры разделяются на две группы: основные (сопряжённые) и свободные.Основные размеры входят в размерные цепи и определяют относительное положение детали в узле, они должны обеспечивать:
- расположение детали в узле;
- точность взаимодействия собранных деталей;
- сборку и разборку изделия;
- взаимозаменяемость деталей.
Примером могут служить размеры охватывающих и охватываемых элементов сопряжённых деталей (Рисунок 9.2). Общие соприкасающиеся поверхности двух деталей имеют одинаковый номинальный размер.Свободные размеры в размерные цепи детали не входят. Эти размеры определяют такие поверхности детали, которые не соединяются с поверхностями других деталей, и поэтому их выполняют с меньшей точностью (Рисунок 9.2).А – охватывающая поверхность; Б – охватываемая поверхность;В — свободная поверхность; d – номинальный размерРисунок 9.2
9.3.2. Методы простановки размеров
Применяются следующие методы простановки размеров:
- цепной;
- координатный;
- комбинированный.
При цепном методе (Рисунок 9.3) размеры проставляются последовательно один за другим. При такой простановке размеров каждая ступень валика обрабатывается самостоятельно, и технологическая база имеет своё положение. При этом на точность выполнения размера каждого элемента детали не влияют ошибки выполнения предыдущих размеров. Однако, ошибка суммарного размера состоит из суммы ошибок всех размеров. Нанесение размеров в виде замкнутой цепи не допускается, за исключением случаев, когда один из размеров цепи указан как справочный. Справочные размеры на чертеже отмечаются знаком * и записываются на поле: «* Размеры для справок» (Рисунок 9.4).Рисунок 9.3Рисунок 9.4При координатном методе размеры проставляются от выбранных баз (Рисунок 9.5). При этом методе нет суммирования размеров и ошибок в расположении любого элемента относительно одной базы, что является его преимуществом.Рисунок 9.5
Комбинированный метод простановки размеров представляет собой сочетание цепного и координатного методов (Рисунок 9.6). Он применяется, когда необходима высокая точность при изготовлении отдельных элементов детали.
Рисунок 9.6
По своему назначению размеры подразделяются на габаритные, присоединительные, установочные и конструктивные.
Габаритные размеры определяют предельные внешние (или внутренние) очертания изделия. Они не всегда наносятся, но их часто указывают для справок, особенно для крупных литейных деталей. Габаритный размер не наносится на болтах и шпильках.
Присоединительные и установочные размеры определяют величины элементов, по которым данное изделие устанавливают на место монтажа или присоединяют к другому. К таким размерам относятся: высота центра подшипника от плоскости основания; расстояние между центрами отверстий; диаметр окружности центров (Рисунок 9.7).
Группа размеров, определяющих геометрию отдельных элементов детали предназначенных для выполнения какой-либо функции, и группа размеров на элементы детали, такие как фаски, проточки (наличие которых вызвано технологией обработки или сборки), выполняются с различной точностью, поэтому их размеры не включают в одну размерную цепь (Рисунок 9.8, а, б).
Рисунок 9.7
| Неправильно | Правильно |
Рисунок 9.8, а
| Неправильно | Правильно |
Рисунок 9.8, б
1.3. Сечения
1.3.1. Сечение – изображение, полученное при мысленном рассечении предмета одной или несколькими плоскостями.
Сечение входит в состав разреза или рассматривается как самостоятельное изображение.
1.3.2. По способу построения сечения, не входящие в состав разреза, разделяют на вынесенные и наложенные. Предпочтение следует отдать вынесенным, которые можно располагать на свободном поле чертежа в проекционной связи — (рисунок 1.14,а), или вне проекционной связи – (рисунок 1.14,б), или в разрыве изображения – (рисунок 1.16).
Наложенное сечение вычерчивают тонкими линиями – (рисунок 1.15).
Сечение может быть построено в разрыве изображения, как показано на рисунке 1.16,а,б.
1.3.3. Если секущая плоскость проходит через отверстие, имеющее форму поверхности вращения, то сечение выполняют замкнутым контуром, как показано на рисунке 1.17.
1.3.4. По форме сечения делят на симметричные и несимметричные.
На рисунках 1.14,а; 1.15,а; 1.16,а и 1.17, 1.18 построены симметричные сечения.
1.3.5. Обозначение и штриховка сечений выполняется по тем же правилам, что и разрезов. Обратитесь к правилам изложенным в п.п. 1.2.5 и 1.2.7.
1.3.6. Построение наклонного сечения показано на рисунке 1.18. Наклонное сечение можно поворачивать до положения, соответствующего основному виду. При этом в обозначение сечения следует ввести условный знак поворота (рисунок 1.4,г).
